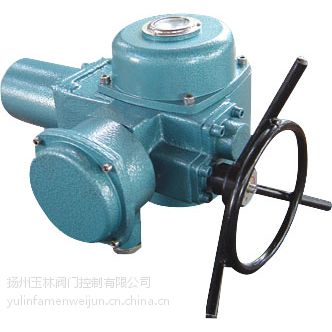

     概述 部分回转阀门电动装置，简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。本系列电动装置可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备***部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。部分回转电动装置按防护类型可分为户外型和隔爆型；按控制方式又可分为常规型、整体型和整体调节型。 2.型号表示方法Q

 ­—   Z：表示整体型；T：表示整体调节型    防护类型：B表示隔爆型；无代号为户外型输出转速：阿拉伯数字表示，单位r/min（转/分）额定输出转矩：阿拉伯数字表示，单位kgf·m产品型式：Q或DQ表示部分回转电动装置。Q为一体结构DQ为叠加结构。 型号示例：1）Q10-1B 表示部分回转电动装置，输出转矩10kgf·m（100 N·m），输出转速1 r/min，隔爆型。2）DQ1200-0.44BZ叠加结构,输出转矩12000N.m，输出转速：0.44 r/min,防爆一体化整体型。 3.工作环境和主要技术参数3.1 电源：常规，三相380V（50Hz）特殊，三相660V、415V（50Hz、60Hz）；单相220V、110V（50Hz、60Hz）3.2 工作环境3.2.1 环境温度： -40~+80℃3.2.2 相对湿度：≤95%（25℃时）3.2.3 防护类型3.2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；3.2.3.2隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）3.2.4 防护等级：IP55（特殊订货IP65、IP67）3.2.5工作制：短时10分钟（特殊订货30分钟）3.3 技术参数3.3.1部分回转电动装置技术参数见表1表1  Q型一体式基座号 型号 输出转矩（N·m） 阀杆直径（mm） 手动速比 输出转速（r/min） 0.5 1 1.5 2 3 4 电机功率（KW） Q1 Q10 100 22 88 0.03 0.06 0.09 0.09 0.18 0.18 Q20 200 28 0.06 0.09 0.12 0.12 0.25 0.25 Q30 300 0.06 0.12 0.18 0.18 0.37 0.37 Q40 400 42 0.12 0.18 0.25 0.25 0.55 0.55 Q2 Q60 600 74 0.18 0.18 0.25 0.25 0.55 0.55 Q90 900 50 0.18 0.25 0.37 0.37 0.75 0.75 Q120 1200 0.18 0.37 0.55 0.55 1.1 1.1 Q3 Q200 2000 60 67 0.37 0.55 0.75 1.1 - - Q250 2500 0.55 0.55 0.75 1.1 - - Q300 3000 0.55 0.75 1.1 - - - Q400 4000 0.55 0.75 - - - - Q500 5000 0.75 1.1 - - - -      DQ型叠加式型号 输出转矩(N.m) 输出转速(r/min) 阀杆直径(mm) 配用Z型电装型号 电机功率(KW) 额定电流(A) 手动速比 DQ50 500 0.5 40 Z10-24 0.25 1.3 48 DQ100 1000 0.5 40 Z10-24 0.25 1.3 48 DQ200 2000 0.5 40 Z15-24 0.37 1.6 48 DQ300 3000 0.5 50 Z20-24 0.37 2.4 48 DQ400 4000 0.5 50 Z20-24 0.37 2.4 48 DQ500 5000 0.5 50 Z30-24 0.75 3 48 DQ600 6000 0.5 60 Z30-24 0.75 3 48 DQ800 8000 0.5 80 Z45-24 1.1 3.4 54 DQ1000 10000 0.5 90 Z45-24 1.1 3.4 54 DQ1200 12000 0.5 90 Z60-24 1.5 6.5 54 DQ1600 16000 0.5 100 Z90-24 2.2 7.2 60 DQ2000 20000 0.5 100 Z120-24 3 9 60 DQ3200 32000 0.26 110 Z180-18 4 11 1700 DQ4000 40000 0.26 110 Z180-18 4 11 1700 DQ6300 63000 0.26 120 Z250-18 5.5 14 1700 DQ8000 80000 0.26 120 Z350-18 7.5 19 1700 注：粗线框内为常规供货 3.3.2电机技术参数见表2 表2功率KW 0.03 0.06 0.09 0.12 0.18 0.25 0.37 0.55 1.1 1.5 2.2 3 电流A 0.3 0.48 0.6 0.7 0.95 1.3 1.6 2.4 3.4 4.5  6.5 9  4.外形及连接尺寸4.1外形和外形尺寸4.1.1外形尺寸见图1和表3 表3型号 B1 B2 H1 H2 L L1 ΦD Q1 207 100 227 389 477 260 200 QB1 311 100 262 444 527 310 200 Q2 252 145 293 455 550 323 375 QB2 356 145 336 510 584 363 375 Q3 282 180 311 459 662 390 510 QB3 386 180 346 495 662 390 510 注： QB为隔爆型H1为户外型、隔爆型H2为整体型、整体调节型                                           图1   外形图  4.2 连接尺寸4.2.1连接型式和尺寸见图2、表4                                                                           图2  连接尺寸图 表4  法兰号 电装型号 d1 d2(f8) d3 n-d4 d7 H h h1 预留  F05 Q10 65 35 50 4-M6 10 22 40 3 3 F07 Q20 90 55 70 4-M8 15 28 45 3 3 Q30 F10 Q40 125 70 102 4-M10 15 42 45 3 3 Q60 65 F12 Q90 150 85 125 4-M12 20 50 65 3 3 F14 Q120 175 100 140 4-M16 20 50 65 3 3 Q200 60 80 2 Q250 F16 Q300 210 130 165 4-M20 20 60 80 3 2 Q400 Q500 F25 Q800 300 200 254 8-M16 20 80 100 3 2 Q1000 Q1200 F30 Q1600 350 230 298 8-M20 20 100 100 5 5 Q2000 5.结构    Q型电动装置由专用电机、减速机构、行程控制机构、力矩控制机构、开度指示机构、手轮、机械限位和电气部分等组成。传动原理见图3。  注意：隔爆型电气部分增加了隔爆面结构，并采用隔爆型接线盒和隔爆型阀门用电动机。安装、调试和维护时，不可损伤隔爆面；不得在爆炸环境下拆去与电气有关的箱盖带电操作，打开电气箱盖前必须先切断电源；重装时盖严紧固以***隔爆性能！
